Cheat-Sheets
1.7.2019
Geht es euch auch so ? Schon oft bin ich im Internet über so genannte Cheat-Sheets, also übersichtliche, einseitigen Schautafeln zu speziellen Themen gestolpert. Vor allem auf Pinterest findet man eine nahezu unerschöpfliche Vielfalt. Und je mehr ich davon fand und je mehr ich dabei nicht fand, desto mehr dachte mir, das mach ich auch. Ich habe keine Ahnung ob es jemand gebrauchen kann aber ich hatte zumindest Spaß daran zu tüfteln und die Informationen zusammen zu tragen. Und an langweiligen Abenden habe ich mir damit immerhin sehr erfolgreich die Zeit vertrieben.
Die Liste umfasst bisher diese Schautafeln:- ▶ CMOS-Gates (Upload: 1.7.2019)
- ▶ Gate-Ersatzschaltungen (Upload: 1.7.2019)
- ▶ Der Timerbaustein NE555 (Upload: 1.7.2019)
- ▶ ESP32 Wroom Pinout (Upload: 1.7.2019)
- ▶ ASCII (Upload: 1.7.2019)

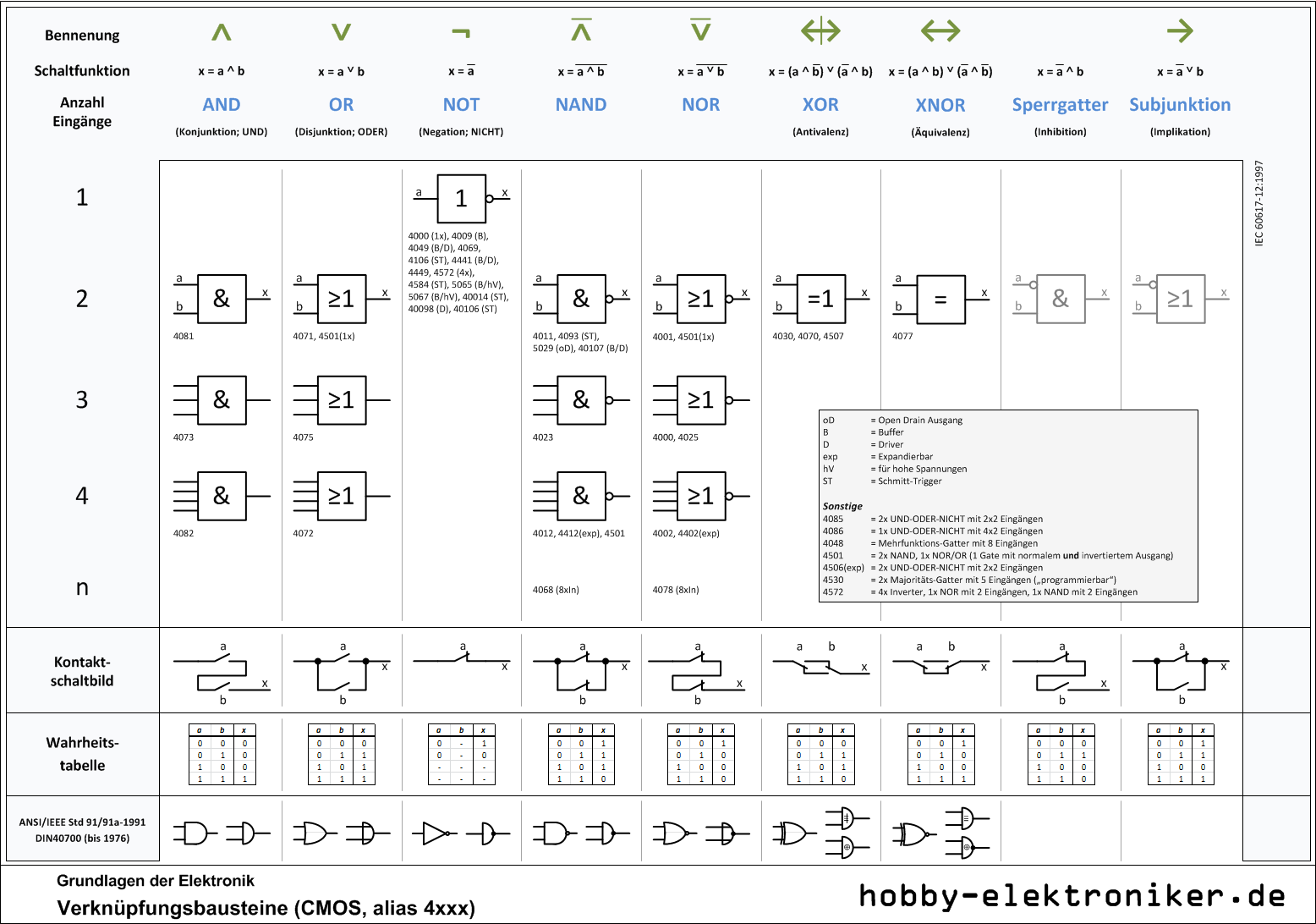

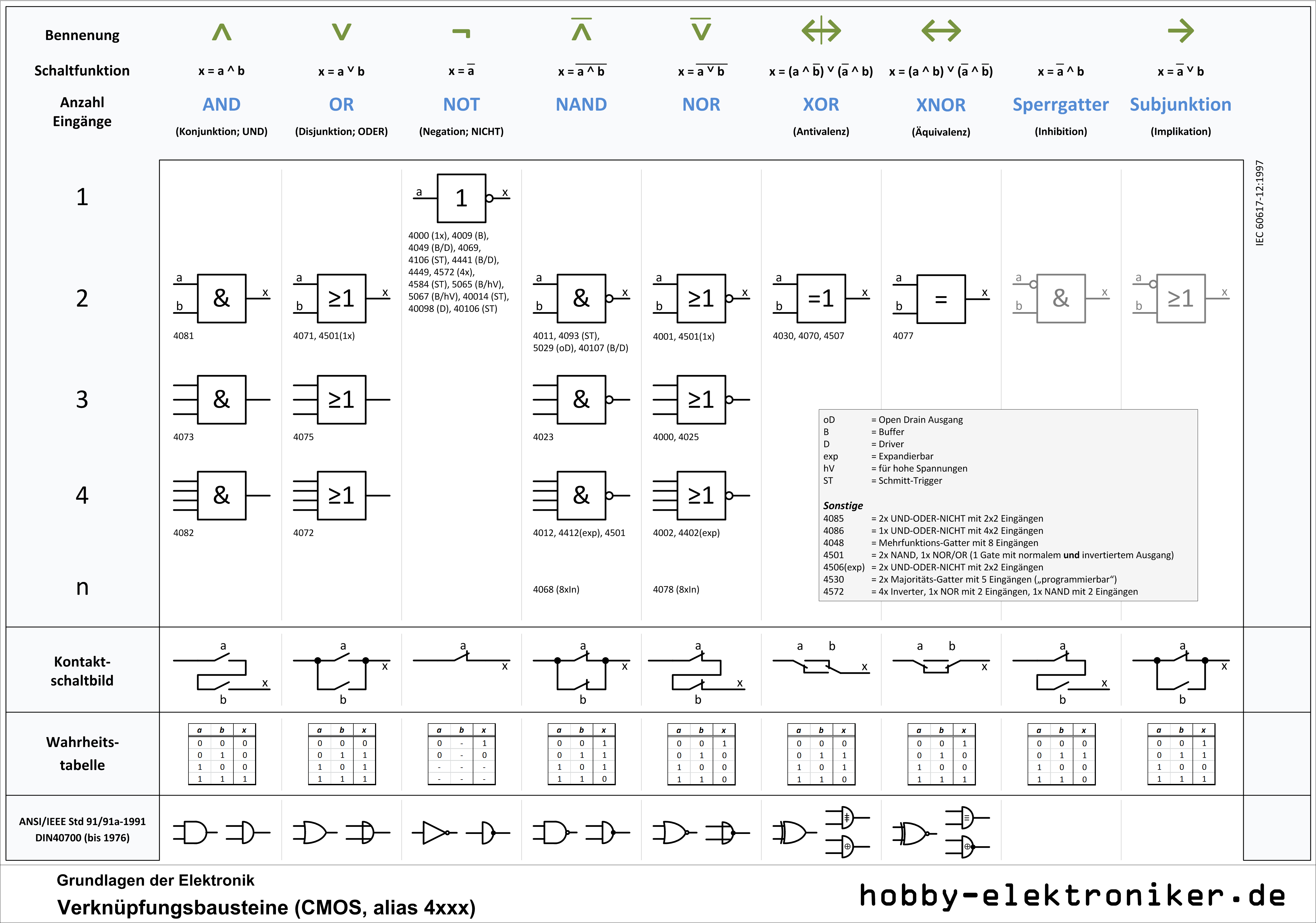

Gatter CMOS
Vollbild öffnen (600dpi)
Vollbild öffnen (300dpi)
Vollbild öffnen (96dpi)

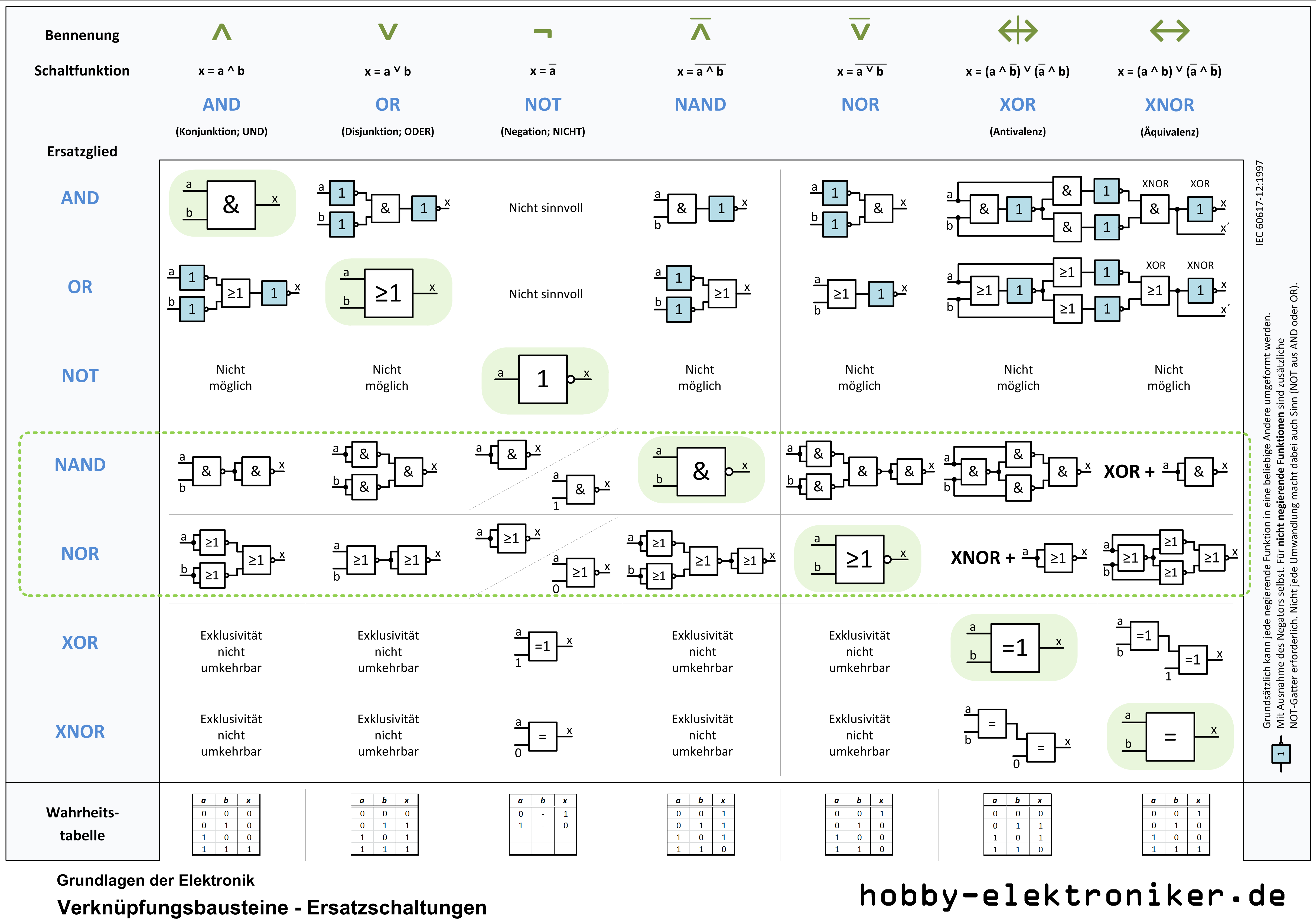

Gatter Ersatzschaltungen
Vollbild öffnen (600dpi)
Vollbild öffnen (300dpi)
Vollbild öffnen (96dpi)

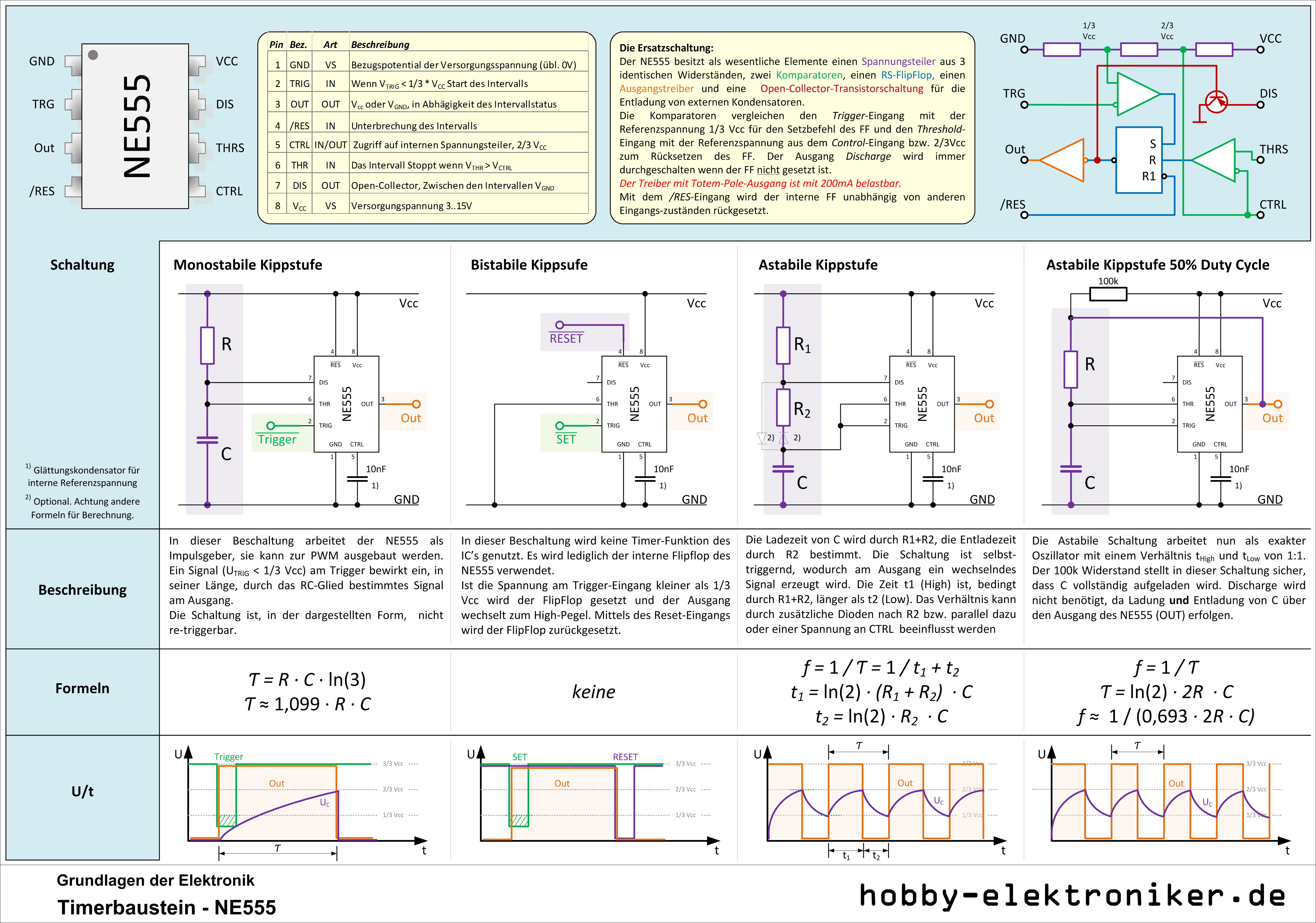

NE555 Timerbaustein
Vollbild öffnen (600dpi)
Vollbild öffnen (300dpi)
Vollbild öffnen (96dpi)

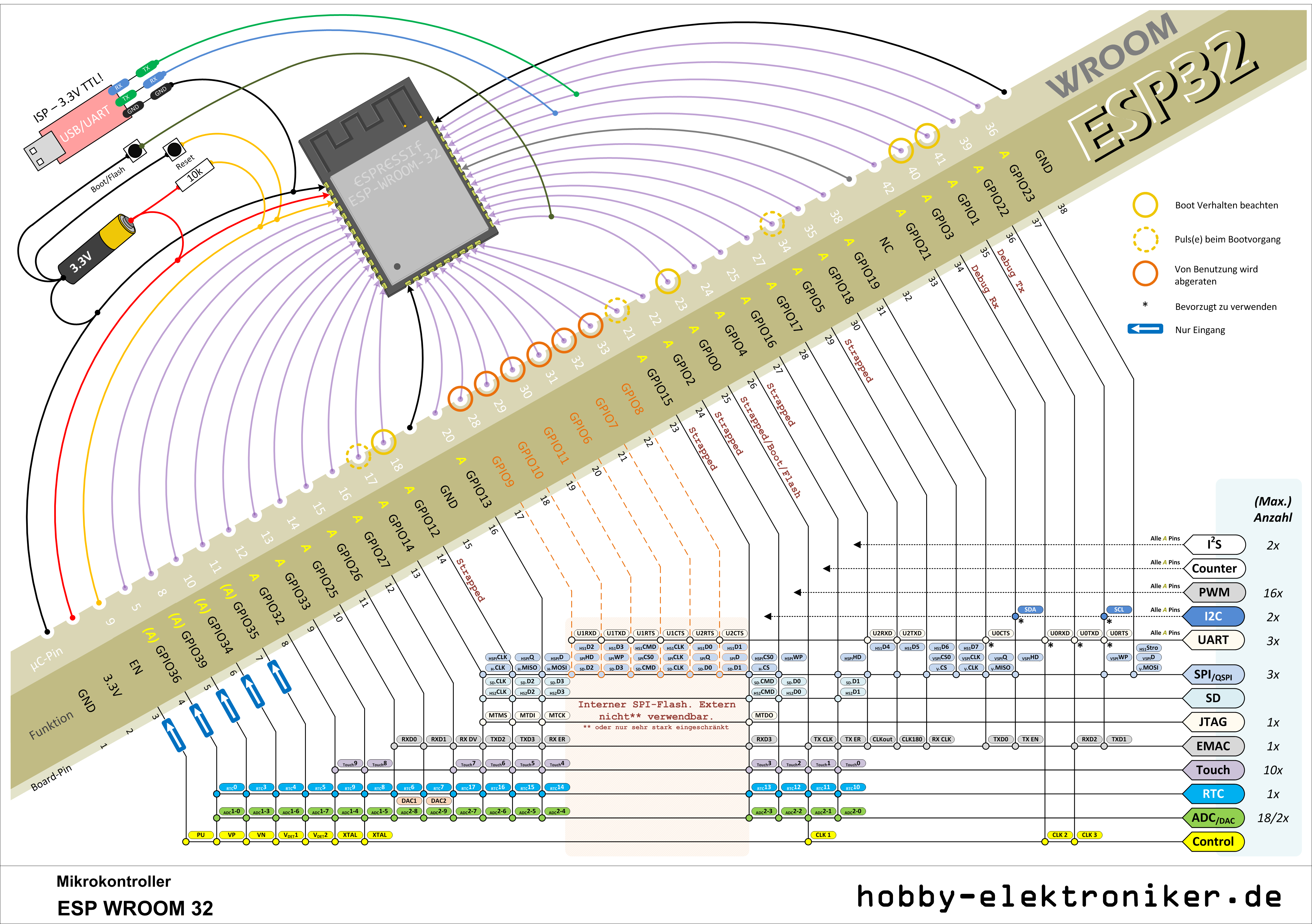

ESP32 Wroom Pinout
Vollbild öffnen (600dpi)
Vollbild öffnen (300dpi)
Vollbild öffnen (96dpi)

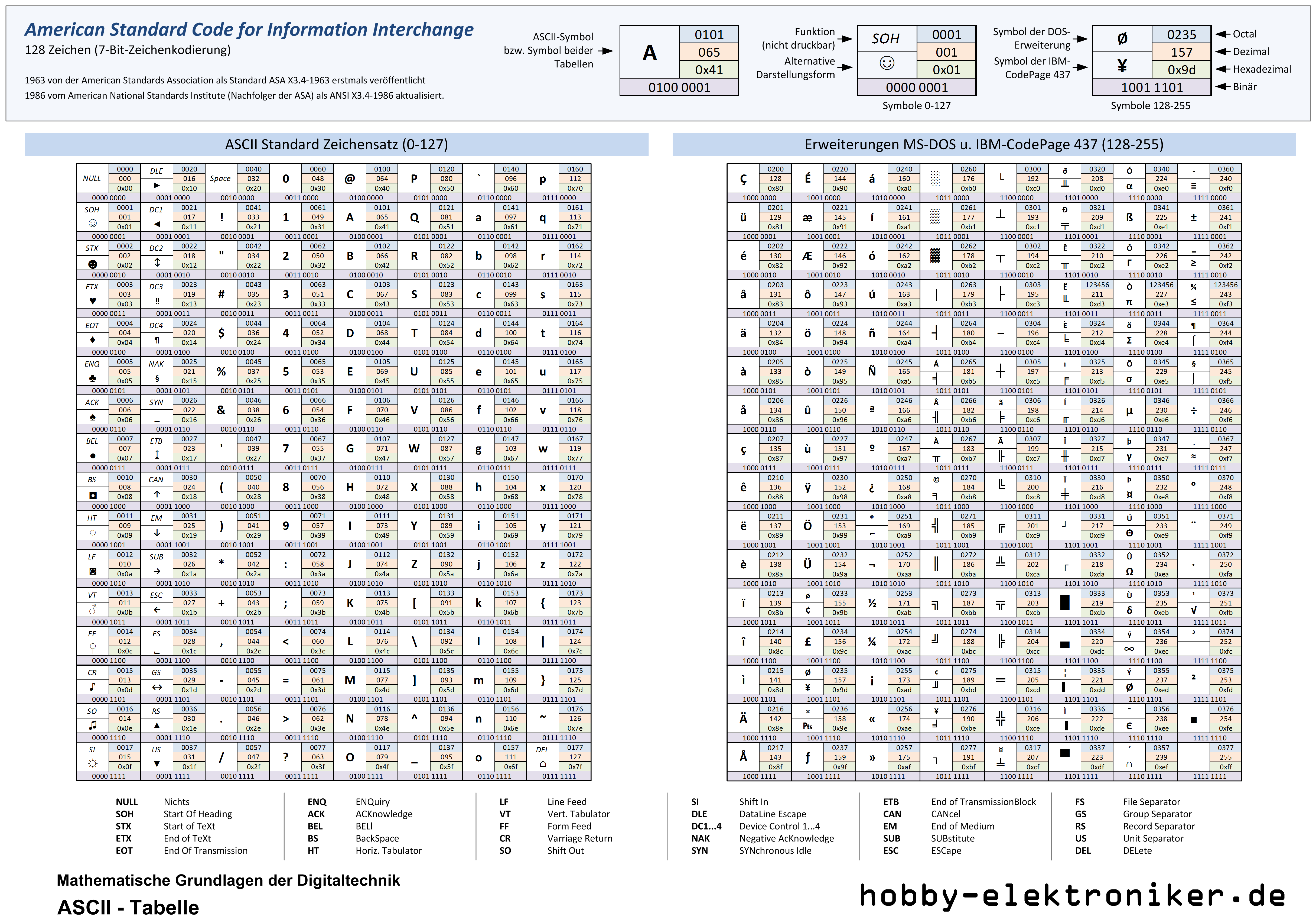

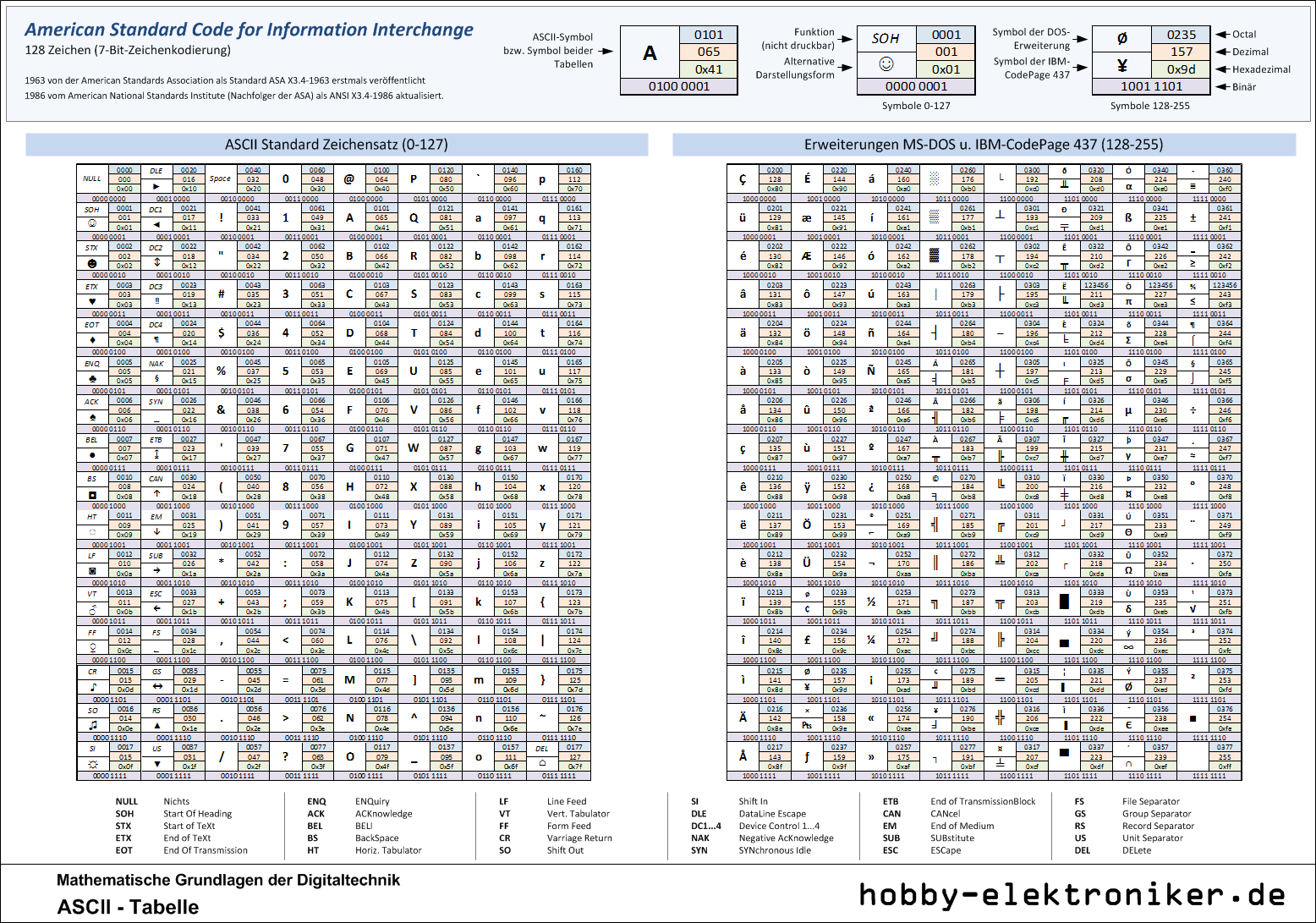

ASCII und IBM-Codepage 437
Vollbild öffnen (600dpi)
Vollbild öffnen (300dpi)
Vollbild öffnen (96dpi)
